A közös ellenállások teljesítménye Feltalálhatatlan
A közös ellenállás működési teljesítménye általában nincs feltüntetve ennek testén, de a méretei alapján bizonyos közelítéssel megismerhetjük.
A két lábú és színes sávú ellenállásokban a rendelkezésre álló teljesítmény 1/8W-tól (1 watt egyharmada vagy 0,125 W) és több wattig terjed. A legtöbbet az 1/4 W (0,25 W) használja, és sokszor a projekt komponenskészleteiben, ha a teljesítmény nincs feltüntetve, feltételezhetjük, hogy ezek 1/4W.
1/4W-os ellenállás méretei.
Az 1/4W-os ellenállások teste általában 6 és 6,5 mm közötti, a lábak közötti távolság pedig 7,5 mm és 8 mm között lehet. Ezek az értékek nem abszolútok, mert a gyártóktól függenek, de általában betartják őket. Számos NYÁK-tervező inkább nagyobb furattávolságot használ, például 10 mm-t annak biztosítására, hogy az 1/4W-os és az 1/2W-os ellenállások jól illeszkedjenek.
1/2W-os ellenállás méretei.
Projektjeim során inkább az ellenállások furatai közötti 7,6 mm-es távolságot használom, mert nagyobb terek esetén a nyomtatott áramkörök összeszerelését kevésbé könnyű elvégezni, másrészt a tábla nagyobb lesz. Általában az 5 V-nál nem nagyobb feszültséggel működő áramkörök, kivéve a nagyon speciális helyzeteket, problémamentesen használhatnak 1/4W, sőt 1/8W ellenállást.
1/8W-os ellenállás méretei.

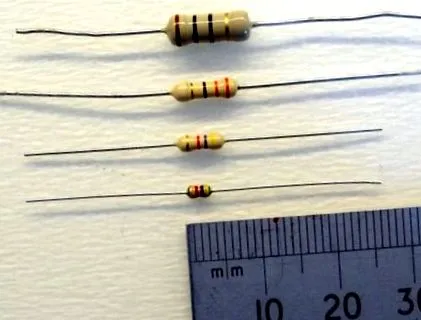

Az 1/8W-os ellenállásokat professzionális szinten használom a projektjeimben, mert nagyon kicsiek, és csak 5 mm-es távolságot engednek meg a furatok között, így a nyomtatott áramkörök nagyon kompaktak. Az Inventable-ban, hogy megkönnyítsem a nyomtatott áramkörök összeszerelését olyan emberek számára, akiknek nincs nagyon válogatott elektronikai üzletük, megpróbálok a leggyakoribb 1/4W-os kivetítéssel vetíteni. A cikk ábráin különböző teljesítményű ellenállásokat mutatok be, a megfelelő méretekkel: 1,8 W (3,6 mm), 1/4W (6,3 mm), 1/2W (9 mm) és 1 W (11 mm).
1W-os ellenállás méretei.
Most nézzük meg, miért használhatók 1/4W vagy még kisebb ellenállások alacsony feszültségű áramkörökben. Tegyük fel, hogy egy áramkör 5V-os és egy 470 ohmos 1/4W-os ellenállással működik, közvetlenül a negatív és a pozitív között. Ez a kapcsolat nem szokásos, de lehetővé teszi számunkra, hogy példát mutassunk arra az esetre, amikor az ellenállásban elárasztott teljesítmény a lehető legnagyobb lehet. A számítások előtt megmutatom az áram (I) és a teljesítmény (P) megszerzésére szolgáló képleteket.
