Előszó.
Sok leírás hivatkozik a különböző tápegységekre, azonban nincs olyan sok, amely eléri a nagy értékű feszültségeket. Nincs sok olyan alkalom, amikor 40 vagy 50 V-nál nagyobb feszültséget használnak. Figyelembe kell venni, hogy az 50 V-ot és 2 Ampert elérő forráshoz speciális paraméterek szükségesek.
Laboratóriumunkban vagy műhelyünkben bizonyos esetekben 0–60 V között állítható tápegységre van szükségünk, amely képes legalább 2A leadására 60 V maximális feszültség mellett. Természetesen ezek a paraméterek nem túl normálisak. Meglátjuk azokat az elveket, amelyeket figyelembe kell vennünk, amikor ilyen jellegű tápegység létrehozását tervezzük.
Természetesen a fent leírt paraméterek nem túl normálisak. Meglátjuk azokat a kritériumokat, amelyeket figyelembe kell vennünk, amikor ilyen jellegű tápegység létrehozását tervezzük.
A séma.
Nagy teljesítményű, és egy tanulmányt igényel, amelyben figyelembe kell venni azokat az elemeket, amelyek képesek kezelni a 130 watt feletti teljesítményt, a megfelelő szakasz huzalozását, a félvezetőket, amelyek képesek ellenállni a szokásosnál magasabb feszültségeknek és áramoknak. Ezért úgy döntöttem, hogy részben ezt a szempontot kezelem ebben az áramellátásban.
Miután számos cikket kipróbált a tápegységekről, amelyek minőségének/árának nagyon sikeres eredményeket hoztak, új kihívást jelentettek. A közelmúltban bemutattak egy projektet egy feszültségforrásról, amelyre szükségük volt egy napelemes témához, amelynek jellemzői megkövetelték, hogy 0 és 60 V közöttiek, és legfeljebb 2 A legyenek.
Gondoltam egy már elkészített projekt adaptálására, de természetesen a 60 V-os kimenethez konkrét számítások szükségesek, és hamarosan úgy döntöttem, hogy a legjobb az lenne, ha a projektet a kezdetektől fogva ezen a feszültségen gondolkodnánk, ez egy kb. 80 V feszültség leszűrés után és 120 W teljesítmény mellett 2 Amper terhelés mellett.

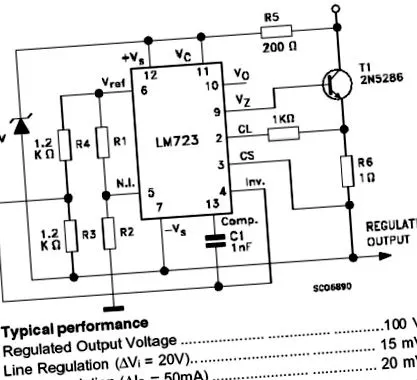

Az elektronikus áramkör a népszerű LM723-on alapul, egy nagyon komplett szabályozón, amelyből olyan sok projektet fejlesztettek ki. Ezúttal azonban egy olyan verzióra fogunk támaszkodni, amely képes közel 100 V-ot kibírni, amint az a következő ábrán látható:
A Proteus Desing bemutató programot használtam, amellyel elkészítettem az alább látható sémát:
Magában az elektromos diagramban az alkatrészek értékei felértékelődnek, így nem kell felsorolni őket. Ebben a projektben utalni fogok bizonyos összetevőkre, relevanciájuk miatt.
Az alábbiakban egy tesztet hajtunk végre (ellenállás) a kimeneten és legalább 1 V-nál, amint az az ábrán látható.
A következő ábrán az áramkör látható, amikor a terhelés kimenete (rezisztív) 60 V-nál és 2A áramnál működik. Az áramkör különböző pontjain láthatja a meglévő feszültségeket.
Megfontolni.
Ne felejtsük el, hogy a kimeneti feszültség 60 V, ez azt jelenti, hogy a bemenetnél meg kell adnunk a fent említett 80 V-ot, ez a feszültség jelentős, ezért kellő elővigyázatosságot kell tenni, mind a számítások, mind a biztonság szempontjából. bizonyos szakaszokat és minőséget kell használni, és maximális hosszúsággal, hogy ne legyenek túlzott veszteségek bennük.
Például: A D1 dióda (1N4007) védő diódának jelölve, szemben áll. Ennek a rendelkezésnek az az oka, hogy elkerüljük a 2N3055 tranzisztor ellenáram által történő megsemmisülését abban az esetben, ha a hálózati feszültség megszakad, és a kimenet például kapacitív terheléshez vagy akkumulátorhoz van kötve.
