Ha az Arduino-t terveknél és projekteknél alkalmazza, gyakran felmerülnek ezek a kérdések: Melyek az Arduino feszültség-, áram- és teljesítményhatárai? Meddig vihetem el anélkül, hogy károsítanám?

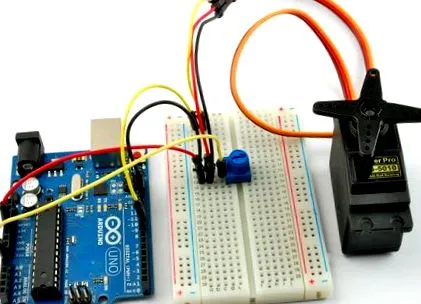

A következő képen egy Arduino Uno látható, amely közvetlenül egy viszonylag nagy szervóhoz van csatlakoztatva. Az ilyen szervók és motorok képesek arra, hogy az Arduino-t a határáig vagy azon túlra tolják, különféle hibákat okozva, például újraindulást, szokatlan hibákat okozva, vagy akár elrontva. Mindenesetre nagyon fontos megérteni az arduino, a bemeneti/kimeneti csapok és a feszültségszabályozó korlátait.

arduino

Itt mutatjuk be az Arduino ajánlott és maximális határértékeit; az alábbi táblázat az alatta lévő összefoglalót és részletes magyarázatot mutatja.

Bemeneti feszültséghatárok

12 V ajánlott
• 6

20 V abszolút határ
• Bemeneti/kimeneti (I/O) csapok: -0,5 V és +5,5 V között
(a tényleges maximum Vcc + 0,5 V egy 5 voltos arduino esetén) * 1. megjegyzés

Kimeneti áramkorlátok:

• Ha USB tápellátás: összesen 500 mA• Ha külső forrásból vagy akkumulátorból működik: összesen 500 mA

1 A• Egyedi maximum I/O tűnként: 40 mA• Az összes bemenet/kimenet együttvéve
(NEM tartalmazza az „5V” tűt): 200 mA

Bemenet: Az arduino táplálásához az USB porton keresztül, az Uno-ban található 2,1 mm x 5,5 mm-es tápcsatlakozón keresztül vagy a „VIN” és „GND” érintkezőkön keresztüli csatlakozókon keresztül arduinos). Amikor az Arduino tápellátását a jack vagy a VIN és a GND csapok látják el, a következő korlátozások érvényesek:

Ajánlott tápfeszültségek: 7

12 V [1 és 2]

Ezek a bemeneti feszültségek korlátlanul fenntarthatók.

MAXIMÁLIS tápfeszültségek: 6

20 V [1 és 2]

7 V alatt ez a tábla 5 V-szintjének változását, ingadozását vagy csökkenését okozhatja, instabilitást és pontatlan analóg leolvasást okozva, amikor az analogRead () -ot használja a programozásban.
