Kivágott gitármagazin tápegysége
A 6. ábrán a kettős hullámú egyenirányított kimenetet láthatjuk, ahol látható, hogy van jelünk a bemeneti jel pozitív és negatív ciklusára
Ahogy a grafikonokon is láthatja, ez a jel még mindig messze nem hasonlít egy folyamatos értékű jelre, amire erősítőnknek szüksége van. Ennek eléréséhez be kell építenünk egy másik, szűrésnek nevezett lépést.
A szűrést egy kondenzátor segítségével végezzük, amely éppen az egyenirányító kimenetén helyezkedik el, és amely felelős az előző grafikonokban megfigyelt nullára süllyesztésért. A példákhoz vettünk egy 100uF értékű kondenzátort, ami nagyon gyakori érték a csőerősítőkben.
A 7. és 8. ábrán láthatjuk a félhullámú egyenirányító szűrését: Megfigyelhető, hogy az egyenirányított jelre ráhelyezve a jel egyszer leszűrt.
A 9. ábrán láthatjuk a kettős hullámú egyenirányító szűrésének hatását: Megfigyelhető, hogy az egyenirányított jelre ráhelyezve a szűrt jel.

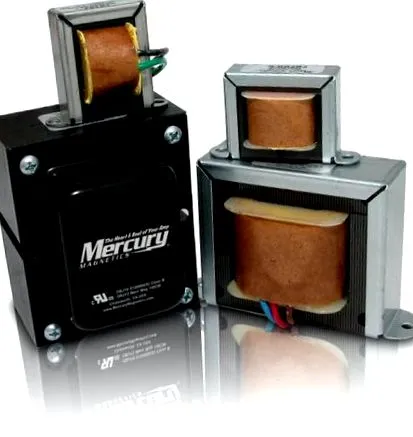

A legfigyelmesebb közületek észrevette, hogy a szűrt jelben van egy lejtő, amely a Vmax értékkel kezdődik és alacsonyabb értéket ér el. Ez a különbség Ripple néven ismert, és csökkenthető azáltal, hogy a szűrőkondenzátor értékét magasabbá teszi, például 220uF-tal. A szűrt jel inkább folyamatos jelnek fog kinézni. Vannak olyan pontok az áramkörben, ahol kisebb feszültségértékekre vagy kisebb hullámosságú feszültségre lesz szükségünk, mert ezek érzékenyebb pontok. Ezekben az esetekben fojtótekercsből (vagy tekercsből) és kondenzátorból álló LC hálózatokat, valamint ellenállásokból és kondenzátorokból álló RC hálózatokat használnak.
A 10. ábrán gyakorlati példát láthatunk egy LC hálózat és a kettős hullámú egyenirányító használatára:
