Javasolták az összes alkatrészt az új autó audióhoz, de nem mondták meg, hogyan kell erősítőt telepíteni 4 csatornás.
Ne ess kétségbe! Ebben az oktatóanyagban lépésről lépésre elmondjuk, hogyan kell csinálni.

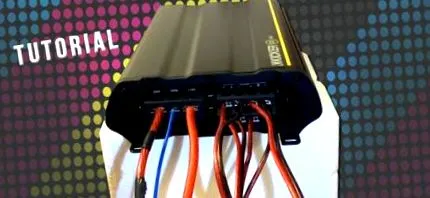

4 csatornás erősítő felszerelése
Az első dolog, amit tudni kell szükség a telepítéshez:
AJÁNLOTT
(1) A 4 csatornás erősítő
(3) Tápvezeték
(7) Hangszóró vezeték
Fontos szempontok, amelyeket fontolóra kell venni az indulás előtt:
(2) Biztosítéktartó
A elektromos intenzitás biztosíték változik 10-300 amper, A rendszer felépítésének helyes módja a erősítő kézikönyve. Ebben az esetben 60 amperes biztosítékot fogunk használni.
(3) Tápvezeték
A vezeték vastagsága Az erősítőtől függ, amelyet telepíteni fogunk, ezért jó gyakorlat szem előtt tartani a erősítő kézikönyve és elolvasták. Ott meghatározza mindazt, amit tudnia kell, anélkül, hogy merészkednie kellene.
Az erősítőhöz, amelyet példaként használunk, a kábelmérő megy # 4-től 8-ig, ezt az utolsó szelvényt fogjuk használni a utasításait a kézikönyvéből.
Többféle mérőeszköz létezik, minden az egyes erősítők specifikációitól függ.
(5) Vezetékezés a távvezérlőhöz
Ennek a vezetéknek a vastagsága # 16, amire szükség van a kézikönyvben.
Amint ezt egyértelművé tesszük, a kapcsolatokkal kezdjük:
A kör belsejében minden lehetséges bemenet megtalálható, amely ennek az erősítőnek van:
(1) GND a földre ami angolul land. Ott fogjuk összekötni a földkábelt, amelynek hossza nem lehet 45-60 cm-nél nagyobb, hogy teljes mértékben betöltse funkcióját. Mennem kell alvázhoz csatlakozik (egy darab fémlemez) autónkból, és hogy nincs rajta festék vagy egyéb bevonat. Célszerű megtisztítani (kaparni, csiszolni vagy fémkefével áthaladni) az alváz érintkezési pontját, amely érintkezik a kábellel, mivel biztonsági intézkedések fontos, hogy az áram megfelelő talajt kapjon.
(két) REM a REMOTE rövidítése, ez a kábel az autórádióból származik. Feladata, hogy a sztereó szignálját az erősítőbe küldje, amikor bekapcsoljuk az autórádiót, és így az erősítő csak akkor kapcsol be, amikor szükségünk van rá, megakadályozva a pazarlást a teljesítmény egy erősítővel, amely felhasználás nélkül felveszi az áramot.
(3) +12V melyik az a feszültség, amely az erősítőnket táplálja, az a feszültség, amelyet az akkumulátorunkról fogunk venni, a pozitív pólusról konkrétabban. Itt megy a tápkábel, amelyhez biztosítéktartó van csatlakoztatva és ezt viszont 45 cm-nél nem hosszabbra kell csatlakoztatni az akkumulátorhoz csatlakoztatott oldaltól, mivel a biztosíték feladata, hogy megvédje az audiorendszert a túlterheléstől és/vagy rövidzárlattól.
A kábel így néz ki:
FONTOS: Mielőtt bármilyen kapcsolatot létesítene a dobok kell, hogy legyen SZÉTKAPCSOLT.
