Bevezetés a 12 V 24 tűs ATX csatlakozójába

A 24 tűs ATX tápcsatlakozó Ez az asztali személyi számítógépek alaplapjának fő csatlakozója. Maga a csatlakozó egy típus Molex 39-01-2240, általában hívják Molex Mini-fit Jr .

Elemezzük ezt a típusú klasszikus csatlakozót, amely már régóta csatlakozik az összes alaplaphoz, és amely a hagyományos számítógép hardverkomponenseinek nagy részét táplálja.

csatlakozójának

24 tűs ATX 12V kimeneti csatlakozó (ATX v2.2)

Az alábbiakban a tápcsatlakozó teljes kimeneti tűtáblája található ATX 24 csap 12v szabvány az ATX specifikáció 2.2 változatától kezdve.

👉 Nem vagy bizonytalan és nem tudsz mit választani?, itt ellenőrizheti a legtöbbet ajánlott PSU-kat

▶ Megjegyzés: Ha ezt a kimeneti csapok táblázatot használja a tápfeszültségek tesztelésére, akkor vegye figyelembe, hogy a feszültségeknek az ATX szabvány által meghatározott tűréseken belül kell lenniük.

PIN kódotNévVezeték színeLeírás
1+3.3Vnarancs+3,3 VDC
két+3.3Vnarancs+3,3 VDC
3COMFeketeFöldi kapcsolat
4+5VPiros+5 VDC
5.COMFeketeFöldi kapcsolat
6.+5VPiros+5 VDC
7COMFeketeFöldi kapcsolat
8.PWR_ONszürkeTeljesítmény jó
9.+5VSBLila+5 VDC készenlét
10.+12V1Sárga+12 VDC
tizenegy+12V1Sárga+12 VDC
12.+3.3Vnarancs+3,3 VDC
13.+3.3Vnarancs+3,3 VDC
14-12VKĂ©k-12 VDC
tizenötCOMFeketeFöldi kapcsolat
16.PS_ON #ZöldTápellátás be van kapcsolva
17.COMFeketeFöldi kapcsolat
18.COMFeketeFöldi kapcsolat
19.COMFeketeFöldi kapcsolat
húszNCfehér-5 VDC (opcionális - eltávolítva az ATX12V v2.01-ből)
huszonegy+5VPiros+5 VDC
22.+5VPiros+5 VDC
2. 3+5VPiros+5 VDC
24.COMFeketeFöldi kapcsolat

A tápcsatlakozó kimeneti csapjai 15 tűs SATA, A 4 tűs perifériás tápcsatlakozó, a 4 tűs floppy meghajtó tápcsatlakozója és más ATX tápcsatlakozók az ATX tápegység csatlakozó kimeneti tű táblázatok listáján láthatók.

Tudjon meg többet a 12 V 24 tűs ATX csatlakozójáról a PSU-n

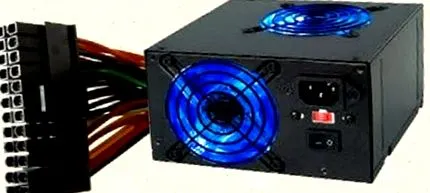

A 12v 24 tűs ATX csatlakozó az áramforrásból csak akkor csatlakoztatható, miközben az alaplap egy adott irányába mutat. Ha alaposan megnézi a fenti kiemelt képet, láthatja, hogy a csapok egyedi formát öltenek, így az alaplap csak egy irányban illeszkedik.

Az eredeti ATX szabvány egy 20 tűs csatlakozót támogat, amelynek kimeneti tűje nagyon hasonlít a 24 tűs csatlakozóhoz, de a csapokkal tizenegy, 12., 2. 3 Y 24. kihagyva.

Ez azt jelenti, hogy az új, 24 tűs tápegység olyan alaplapok számára hasznos, amelyek nagyobb energiát igényelnek, így nincs szükség 12v ATX tápegységekre a kiegészítő tápkábel biztosításához. (bár még mindig meg tudják csinálni)

20 és 24 tűs csatlakozók támogatása

A négy további csap általában eltávolítható (amint azt valószínűleg a fenti kép alján láthatja), lehetővé téve 20 tűs alaplapi csatlakozáson való használatát. Az extra csaptömb csak lóg az alaplap csatlakozóján, nem csatlakoznak egy másik nyíláshoz.
