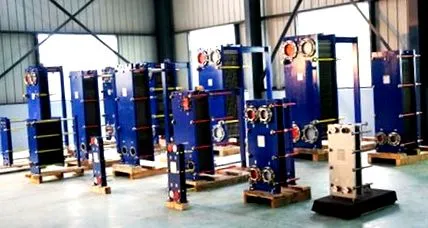

A hőcserélő méretezése olyan folyamat, amelynek során figyelembe kell venni egy sor hőjelenséget:

  • Mindkét folyadék kényszerű konvekciója, vagyis a hő átadása a fal és a mozgásban lévő folyadék között, ha mindkettő hőmérséklete eltérő, és mesterséges keringésen keresztül hajtják végre turbinák, szivattyúk, ventilátorok és egyéb eszközök használatával.
  • A hővezetés vagy természetes hőátadás lemezeken, falakon és csöveken keresztül, ez a jelenség közvetlenül kapcsolódik az anyag mozgása nélküli hőkeverés elvéhez.
  • Elhanyagolhatónak tartott hősugárzás.

Fázisok a hőcserélő méretezéséhez

A hőcserélő méretezése három szakaszban történik:

1. -A legjobb technológia kiválasztása.

A technológiai választás a termikus program kiválasztására (teljesítmény, kívánt hőmérséklet stb.), A folyadékok jellegére, a hely- és karbantartási korlátokra, valamint az ügyfél általi felhasználásra vonatkozik.

Mindezek összességében lehetővé teszik a legjobb típusú hőcserélő és a felhasznált anyagok meghatározását, anélkül, hogy megfeledkeznének arról, hogy egyes esetekben a meghatározott anyagok használatának kötelezettsége döntően magában foglalja a hőcserélő típusát.

2.-Termikus méretezés

(nak nek)Termikus program érvényesítése.

A hőcserélő kiválasztása után ideje folytatni méretezését, vagyis meghatározni a hőteljesítményt, a felületeket és a geometriát. Ehhez először is a termikus program adatait kell hurokban továbbítani a következő három képlettel:

P forró = P hideg

P forró = Q x Cp x ∆ T forró

P hideg = Q x Cp x ∆ T hideg

  • P: teljesítmény (kW-ban vagy KCal/h-ban kifejezve)
  • T: hőmérséklet (° C-ban kifejezve)
  • Q: áramlási sebesség (kg/h-ban kifejezve)
  • △ t: Sátor-előadás (° C-ban kifejezve)
  • Cp: ​​fajlagos hő (KWh/Kg/° C-ban kifejezve)

b)A hőcserélő felületének kiszámítása.

Az első lépés az LMTD vagy a logaritmikus középhőmérséklet-különbség (△ TLM) meghatározása, amely a hőcserélők logaritmikus átlaga a hőcserélő mindkét végén.

∆TLM = [(Te1 - Ts2) - (Ts1 - Te2)]/[ln (Te1 - Ts2) - Ln (Ts1 - Te1)]
