DECENTRALIZÁLT RENDSZEREK: Az áram szelektív elosztása és védelme közvetlenül a földön
Szerző: Kamil Buczek, Sebastian Lederer, Maximilian Hülsebusch I PULS GmbH
Fordítás Osztály elektronikai marketing OLFER
A rugalmas moduláris rendszerek iránti igény formálja a világot rendszerek és gépészet. Decentralizálás a rendszerelemek közül fontosnak bizonyult ebben növekvő tendencia. Felgyorsítja a rendszertervezési folyamatot, leegyszerűsíti a karbantartást és megkönnyíti a bővítést. Számos vállalat számára azonban az energiaellátás akadályt jelent az állandó decentralizáció felé vezető úton. Különösen ott, ahol olyan funkciókat kell megvalósítani, mint a szelektív áramelosztás, védelem és állapotfigyelés, mindezt maximális megbízhatóság és üzemidő biztosítása mellett. Ez a fehér könyv elmagyarázza, hogyan teljesíthetők ezek a követelmények a többfunkciós tápegységgel.
1. Decentralizált tápegység:
A kihívás és a megoldás
2. Szelektív elosztás és áramvédelem
3. Állapotfigyelés
1. Decentralizált áramellátás: a kihívás és a megoldás
A kihívás:
A hagyományos megoldás egy olyan rendszer megtervezése, amely közvetlenül a gépre vagy a rendszerre szerelhető. A tápegységet és más szabványos alkatrészeket, például az elektronikus biztosítékokat, a kommunikációs terminálokat, az elosztó blokkokat vagy a kapcsolókat a központi vezérlőszekrényből a kisebb szekrényekbe közvetlenül a terepen mozgatják. Ezenkívül a IP besorolás a legnagyobb védelem a por és nedvesség ellen a központi szekrényen kívüli telepítéshez. Védelmi osztályú ház szükséges IP54, IP65 vagy IP67, az alkalmazástól függően.
Az eredmény a helyszíni szekrény kicsi és decentralizált, amelyhez az egyes alkatrészeket ki kell választani, megrendelni, tárolni, össze kell szerelni és telepíteni, ami időigényes. A vezérlőrendszerek számára általában nagyon kevés hely áll rendelkezésre, ezért ennek a szekrénynek a megtalálása problémákat okozhat. A mérnököknek gyakran kreatívan kell dolgozniuk, és szekrényeket kell elhelyezniük a rendszer felett vagy alatt, ami megnehezíti a szerviztechnikusok hozzáférését.
A PULS all-in-one megoldása:
PULS, elosztva Spanyolország és Portugália az OLFER elektronika által, most a kompakt többfunkciós megoldás decentralizált alkalmazásokhoz. A terepi tápegységek új családja FIEPOS a szekrényen kívüli használatra kifejlesztett moduláris platformon alapul. Minden egység alapja egyfázisú vagy háromfázisú besorolással 300W vagy 500W. Minden családi eszköz FIEPOS biztosítja a 120% teljesítmény folyamatosan (+ 45 ° C-ig) és a 200% 5-ig. Ez alkalmassá teszi őket kezdjen el terheket követelni.
Csak héjmérettel 182 x 183 x 57 mm (Szélesség x Magasság x Mélység), még azokba az alkalmazásokba is telepíthető, ahol a szűk a hely. Az egységek a DIN sín vagy különféle rögzítő furatok segítségével a helyére szerelve.
Termékcsalád FIEPOS két változata van; a Serie Alapvető DC kimenettel és a sorozat eFused akár négy DC kimenettel áramkorlátozás az egyszerű és szelektív áramelosztás, védelem és felügyelet biztosítása érdekében közvetlenül a terepen, további tartozékok és költséges lezárások nélkül.

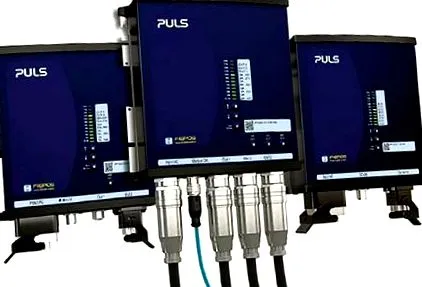

G 1. grafikon: A FIEPOS kapcsolóüzemű tápegységek közvetlenül a géphez csatlakoztathatók, és összetett decentralizált vezérlőszekrényeket cserélhetnek
2. Szelektív elosztás és áramvédelem
Áramforrás FIEPOS az eFused sorozatból alternatívát kínálnak a tápegységek számára, amelyeket külső négycsatornás elektronikus védelmi modul, négy külső biztosíték vagy megszakító véd. A szelektív árameloszlás miatt az eFused verziók alkalmasak egyidejű ellátásra elektromechanikus terhelések (pl. motorok) és érzékeny terhelések, például kezelőszervek vagy érzékelők decentralizált biztosítékkal ellátva.
Ezt legfeljebb négy elektronikus biztosíték az eFused változatba integrálva. Az eFused modul helyett, Alapváltozatok fel vannak szerelve a MOSFET opcionálisan integrált leválasztó eszköz redundáns áramellátó rendszerek fejlesztésére. Ez megmutatja a FIEPOS moduláris kialakítás előnyeit.
Minden kellék FIEPOS Moduláris lemezek kombinációjával készülnek. A jövőben új funkciók egyszerűen hozzáadhatók alternatív irányítópultok integrálásával.
Mi történik meghibásodás esetén?
Ha van egy rövidzárlat, tápegység kikapcsol szelektíven csak a hibás kimenetet, és jelezze a jelen keresztül IO-Link vagy Output-OK és a LED interfész a készülék elülső részén. Az aktív áramkorlátozás miatt az összes többi kimenet továbbra is megfelelő feszültséget kap. Ez különösen fontos a érzékeny és biztonság szempontjából kritikus terhelések, például PLC-k vagy érzékelők.
1. lehetőség: két kimenet - négy teherág
Ez a konfiguráció legfeljebb négy független teherág két kimenettel. Ehhez a megoldáshoz a PULS kínál három eFused modell kimeneti teljesítménnyel 300W vagy 500W.
Ezekkel Modellek, elérhető kimenetenként két külön elektromos áramkör. Ez lehetővé teszi, hogy az érzékelők és a működtetők függetlenek legyenek egymástól. Ha az érzékelő egyik terhelő lába meghibásodik, a másik három teherláb továbbra is áramot kap. Kudarc keresztül van jelezve IO-Link és a LED állapot a készülék elején. A kommunikáció és a LED állapot lehetővé teszi a karbantartás gyors és hatékony elvégzését. A kiváltott csatornát a készülék elülső részén lévő gombbal vagy alternatívaként a gombbal lehet alaphelyzetbe állítani IO-Link.
