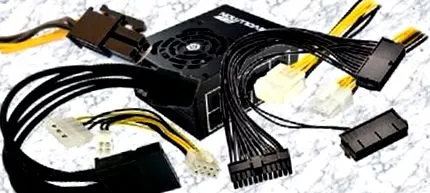

Tápcsatlakozók áramforrásból 🔌 PC grafikus kártyák
A hagyományos áramforrás tápcsatlakozóinak részletes felsorolása
Az a kimeneti csapok táblázatai ATX tápegység, hasznos hivatkozások a PSU tesztelésekor.
Az áramforrás sikeres tesztelése előtt tudnia kell, hogy melyik érintkezők felelnek meg a földi feszültségnek, vagy más meghatározott csapoknak.
Az alábbiakban tárgyalt ATX tápegységek minden táblája megfelel a verzió 2.2 ATX specifikáció.
A 24 tűs fő ATX csatlakozó Az alaplapon található szabványos csatlakozót használják szinte az összes számítógépen a hozzá csatlakoztatott teljes eszközkészlet táplálásához. Ez a nagy 24 tűs csatlakozó, amely általában az alaplap széléhez csatlakozik.
15 tűs SATA tápcsatlakozó
Információ a SATA kábelekről és eszközökről
A 15 tűs SATA tápcsatlakozó a számítógépek egyik szabványos perifériás tápcsatlakozója. Ez a szabványos csatlakozó minden SATA alapú tároló meghajtóhoz, például merevlemezekhez, optikai meghajtókhoz, szilárdtestalapú meghajtókhoz.
A SATA tápkábelek kiemelkednek a tápegységből, és kizárólag a számítógépházban találhatók.
Ez különbözik a SATA adatkábelektől, amelyeket általában a ház mögött is tárolnak, de külső SATA eszközökhöz, például külső merevlemezekhez is csatlakoztathatók SATA-n keresztül az eSATA adathordozókhoz.
15 tűs tápcsatlakozó kimenet
A kimeneti tű egy referencia, amely leírja az elektromos eszközt vagy csatlakozót összekötő érintkezőket vagy érintkezőket.
Az alábbiakban látható a szabványos 15 tűs SATA perifériás tápcsatlakozó kimeneti csapja az ATX specifikáció 2.2-es verziójától.
Ha ezt a kimeneti csapok táblázatot használja a forrásfeszültségek ellenőrzésére, akkor vegye figyelembe, hogy a feszültségeknek az ATX szabvány által meghatározott tűréseken belül kell lenniük.
| 1 | +3.3VDC | narancs | +3,3 VDC |
| két | +3.3V | narancs | +3,3 VDC |
| 3 | +3.3VDC | narancs | +3,3 VDC |
| 4 | COM | Fekete | Földi kapcsolat |
| 5. | COM | Fekete | Földi kapcsolat |
| 6. | COM | Fekete | Földi kapcsolat |
| 7 | +5VDC | Piros | +5 VDC |
| 8. | +5VDC | Piros | +5 VDC |
| 9. | +5VDC | Piros | +5 VDC |
| 10. | COM | Fekete | Földi kapcsolat |
| tizenegy | COM | Fekete | Földi csatlakozás (opcionális vagy más felhasználás) |
| 12. | COM | Fekete | Földi kapcsolat |
| 13. | +12VDC | Sárga | +12 VDC |
| 14 | +12VDC | Sárga | +12 VDC |
| tizenöt | +12VDC | Sárga | +12 VDC |
Jegyzet: Két kevésbé elterjedt SATA tápcsatlakozó létezik: egy 6 tűs csatlakozó, az úgynevezett vékony csatlakozó (tápellátás +5 VDC) és egy 9 tűs csatlakozó, amelyet mikrokapcsolónak hívnak (kellékanyagok +3,3 VDC és +5 VDC)
Az ATX csatlakozók kimeneti csapjaival ellátott táblázatok eltérnek az itt bemutatottól.
Tudjon meg többet a SATA kábelekről és eszközökről
A belső SATA hardverek, például a merevlemezek áramellátásához SATA tápkábelekre van szükség; nem működnek régebbi Parallel ATA (PATA) eszközökkel. Mivel még mindig vannak olyan régebbi eszközök, amelyek PATA-kapcsolatot igényelnek, egyes tápegységek csak 4 tűs Molex csatlakozókkal rendelkezhetnek.
Ha az áramellátás nem biztosít SATA tápkábelt, megvásárolhatja a Molex - SATA adaptert, hogy a SATA eszközt Molex tápkapcsolaton keresztül táplálja. A StarTech 4–15 tűs tápkábel-adaptere példa erre.
Az egyik különbség a PATA és a SATA adatkábel között az, hogy két PATA eszköz csatlakozhat ugyanahhoz az adatkábelhez, míg egyetlen SATA eszköz csak egyetlen SATA adatkábelhez.
A SATA kábelek azonban sokkal vékonyabbak és könnyebben kezelhetők a számítógép belsejében, ami fontos a kábelek kezelése és a tér szempontjából, de a megfelelő légáramlás szempontjából is.
Míg egy SATA tápkábel 15 érintkezõvel rendelkezik, addig a SATA adatkábelek csak 7 érintkezõvel rendelkeznek.
4 tűs perifériás csatlakozó
A standard 4 tűs Molex perifériás csatlakozó elemzése
A 4 tűs tápegység Molex csatlakozója a mai számítógépek egyik szabványos perifériás tápcsatlakozója. Maga a csatlakozó a Molex 8981 hívott AMP MATE-N-LOK.
Ez az összes PATA-alapú merevlemez, sok csúcskategóriás videokártya, valamint néhány régebbi optikai meghajtó és más belső eszköz szabványos csatlakozója.
Az alábbiakban látható a szabványos 4 tűs Molex perifériás tápcsatlakozó kimeneti csapja az ATX specifikáció 2.2 változatától kezdve.
