Mire szolgál a SENSE és - egy tápegységben Válaszoljon itt

Jó áramforrást kerestem a rádiómhoz. Az általam tesztelt akkumulátorok mellett úgy tűnik, hogy az összes váltakozó áramú fali adapter vagy SMPS alapú tápegység zajt ad a rádióba. Az SMPS a legrosszabb.

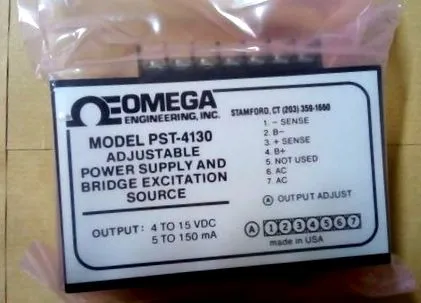

Van egy régi PSU-m, mint az alábbi kép, nem használtam a gyűjteményemben. Az adatlap szerint ez egy kiváló minőségű feszültségforrás, amely arra késztette, hogy elgondolkodjak ezen a célon.

A tűi vannak, 1,2,3,4,5,6,7, amelyek megfelelnek a Adjust, - Sense, B-, + Sense, B +, Not used, AC, AC értékeknek. A váltakozó áram névleges értéke 115 V. A maximális áram 150 mA, ami az én jelenlegi fogyasztásomon belül van.

Mire szolgálnak a _ és + SENSE csapok? Láttam ezt egy régi PSU egységen, amely az 1960-as évek óta volt nálam. Javítja valamilyen módon a kimenetemet?

Frissítés: Tehát ma kicsomagoltam a PSU-t, és most elvégeztem néhány módosítást és ellenőrzést . Csatlakoztam (-SENSE & -B) Y (+ ÉRZÉK és + B) Együtt és beállítás a feszültség 8.8V . Most megpróbáltam eltávolítani a SENSE vonalakat a + B és -B és a terminálokról mértem az egyes kapcsok feszültségei: -ÉRZÉK & -B: 13,6 V, + ÉRZÉK & + B: 8,1 V, + B & -B: 22,4 V, -ÉRZÉK Y + ÉRZELEM: 0 V . Tehát, amint tagjaink kifejtették, ebben az esetben az érzékszervi vonalak nagyon fontosnak tűnnek.

Válaszok

A kábeleknek van némi ellenállása, és amikor áramot enged át rajtuk, feszültségesésük van. Ez azt eredményezi, hogy a terhelés kevesebb feszültséget kap ", mint amennyi a tápegységen van konfigurálva.

Az érzékelő vezetékek mérik a terhelés feszültségét (az érzékelő vezetékek nagyon kevés áramot engednek át, így nem szenvednek akkora feszültségesést), és a tápegység a kapott visszacsatolás alapján korrigálja a feszültséget.

Remélhetőleg ez a vázlat jobban megmagyarázza:

Az érzékelő csapok a távfeszültség visszacsatolására szolgálnak. Anélkül, hogy az érzékelővezetékeket a megfelelő B vezetékekhez csatlakoztatnák, az áramellátás nem fog megfelelően működni, ha egyáltalán.
