Technológiai Obszervatórium számítógépének összeszerelése

Ez a cikk ismerteti a számítógép összeállításának követendő lépéseit, amelyekhez az alább felsorolt anyagokra lesz szükségünk, egyetlen eszközként használva egy egyszerű csavarhúzót.

Megjegyzésként meg kell jegyezni, hogy a számítógép összeszerelési folyamata minden számítógéphez hasonló, csak az összetevőket és egyes kapcsolatok létrehozásának módját változtatja meg.

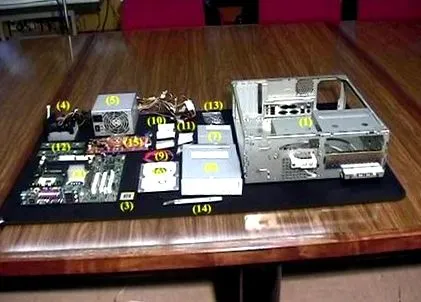

A számítógépet a következő alkatrészekkel állítjuk össze. Vannak:

PC tok (1).
Alaplap (2).
Mikroprocesszor (3).
Mikroprocesszoros ventilátor (4)
Tápegység (5).
Merevlemez (6).
Floppy meghajtó (7).
DVD-Rom (8).
Soros ATA kábel (9).
IDE kábel (10).
Floppy kábel (11).
RAM memória pengék (12).
Csavarok (13).
Sínek DVD-ROM adathordozókhoz (14).
Grafikus kártya (15).

Alkatrészek

Az összeszerelés lépései a következők:

1- A tápegységet a nyitott tok jobb hátsó részébe szereljük. Összeszerelés után megcsavarodik.

1. ábra Tápellátás

2- Felhelyezzük a mikroprocesszort az alaplapra. Az a része, amely a chip csapjaival rendelkezik, az az aljzatba van helyezve. Ebben a lemezmodellben fel kell emelni egy kis kart, hogy be lehessen helyezni a processzort, ha a helyén van, a kart leeresztjük, hogy a processzor rögzüljön.

2. ábra Mikroprocesszor

3- Felhelyezzük a 2 lap RAM memóriát a memóriahelyekre. A memóriákat csak egyetlen helyzetben lehet behelyezni, a nyílások oldalsó füleit ki kell nyitni, hogy be lehessen helyezni az emlékeket. Miután behelyeztük, bezárjuk a füleket, hogy az emlékek jól rögzüljenek.

3. ábra Ram memória

4- A processzor ventilátora fel van szerelve, amely a mikroprocesszor tetejére van szerelve egy már előkészített platformra. A ventilátortámasznak van néhány karja, amelyeket fel kell emelni a felszereléshez, miután a ventilátort behelyezték, a karok leereszkedtek.

4.1. Ábra Mikroprocesszoros ventilátor

A ventilátor felszerelése után csatlakoztassa a ventilátor tápkábelét a kártya megfelelő csapjaihoz.

4.2. Ábra: Ventilátorellátás

5- Az alaplapot a házra helyezzük, a lemezt néhány furaton keresztül a házhoz csavarják. A lemezt úgy kell elhelyezni, hogy a csatlakozók (USB-portok, soros portok, hálózati portok stb.) A lemez külseje felé nézzenek, úgy, hogy azok a ház külsejéből is láthatók legyenek.

Érdekességként meg kell jegyezni, hogy a lemez nincs teljesen ragasztva a házplatformon, hanem távtartók segítségével néhány milliméterre van elválasztva a háztól, amelyek ebben az esetben már a házzal együtt érkeztek, máskor azonban néhány a házra szerelhető csavarok.

5. ábra Alaplap

6- Az áramellátás telepítésével 3 kábelünk van, amelyeket be kell dugni az alaplap táplálásához, amelyek különböző típusú csatlakozókhoz vannak csatlakoztatva.

A nagyobb kábel a kártya fő tápegysége (6.1. Ábra), és a csatlakozó az Ide nyílások mellett található, a másik 2 kábel a kártya másodlagos tápegysége (6.2. Ábra). Ezeket a csatlakozásokat az alaplap kézikönyve jelzi.

6.1. Ábra Fő teljesítmény
