В– · 🥠‡ г ђ Az Arduino ‘Think 3D áramellátásának módjai

Ez a bejegyzés magyarázatként csak az 5 V feszültséggel működő Arduino táblák táplálásának módjaival foglalkozik (UNO, MEGA, ...).

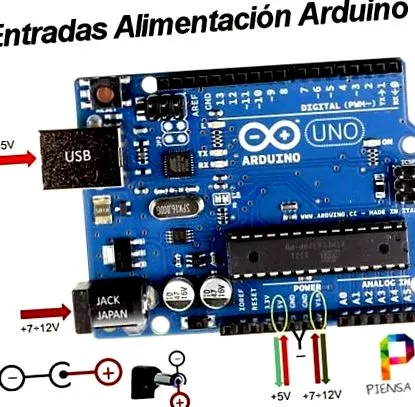

рџ’ЎВ Arduino tápegységek

A «Pin 5V» és «Pin Vin» bemeneteknél vegye figyelembe, hogy a negatív feszültségű pólus a kártya GND foglalataiban található.

рџ ”ЊВ Hogyan adjuk meg a tányérunkat

Kétféle módon csatlakoztathatjuk és táplálhatjuk az Arduino-t (az USB-n kívül a számítógéphez).

• Csatlakoztatva a hálózathoz.
• Autonóm módon például elemeket vagy elemeket használva.

Csatlakoztatva a hálózathoz

Használhatjuk:

… szabályozatlan lineáris tápegység

Mindig rendelkezik olyan transzformátorral, amely a hálózatról a 230 V-ot sokkal alacsonyabb értékre alakítja, diódahídként egyenirányítóként és elektrolitikus kondenzátorral a szűréshez.

Ezek a tápegységek kínálják kevesebb megbízhatóság amelyből megmutatjuk, tehát ha a következők egyikét választhatja, akkor a legjobbat.

… szabályozott lineáris tápegység

Ez a forrás feszültségszabályozóval és kondenzátorokkal rendelkezik szűrő és visszacsatoló funkcióval.

A feszültség az nagyon stabil (maximális 0,1 V eltérés a névleges érték felett), áramtól függetlenül (mindig a forrás határain belül).

Az ilyen típusú betűtípussal az a probléma, hogy az teljesítmény van elég alacsony (40% és 60% között), ahol a szabályozó elvezeti az energia nagy részét.

… Kapcsoló tápegység

Munkahelyi rendszerét alkalmazza magas frekvencia és képes a kimeneti feszültséget mind a bemeneti feszültségnél alacsonyabb, mind pedig magasabb értékre szabályozni.

Ezeknek a rendszereknek a kialakítása sokkal összetettebb, mint a lineáris. Ajánlatok a magas hatásfok (80-90%) és a stabilizáció kiváló.

A szabályozott lineáris modellekhez képest azonban generálnak elég nagy zaj magas frekvencia. Normál esetben nagy mennyiségű bemeneti feszültséggel (100-240 Vac) dolgozhatnak.

Autonóm módon

Ebben az esetben meg fogjuk találni az Arduino kártyánk áramellátásának módjait akkumulátorok segítségével, és így hordozhatóságot nyújthat projektjének.

… 9 V-os akkumulátor

Ha a célod a nagyon alapvető áramkör vagy csak babrálj egy kicsit az Arduino környezettel, ez az ideális megoldás, mivel nagyon könnyű megtalálni és használni.

Ezekkel az elemekkel a probléma egyrészt az alacsony kapacitás (500-600 mAh), másrészt annak maximális árama, amely csak nagyon egyszerű beállítások.

A termék értékelési árának megtekintése

	Duracell Ipari alkáli elem blokk 9V 6LF22, 5 db	Nincs vélemény	Lásd az ajánlatot рџ¤ ’
	AmazonBasics 9 voltos alkáli elemek, mindennapi készlet, 8 csomag (megjelenés változhat)	Nincs vélemény	10,57 €	Lásd az ajánlatot рџ¤ ’

1,5 V AA elem

Van nekik egy kapacitás 800-2500 mAh, bár minden az akkumulátor típusától és annak típusától függ maximális intenzitás általában 1 A.

Mint a 9V-os akkumulátoroknál, az áruk is elég olcsó Y nem tölthetők fel.

Az üzletekben megtalálhatjuk akkumulátor tartó, gyakrabban fordulnak elő 4 akkumulátorral, mint 5 akkumulátorral, ami sokkal könnyebbé teszi az összeszerelést. Bár az Arduino bemeneténél 7 V-nál nagyobb feszültséget javasolunk, de ha nem talál 5 elemet, akkor kezdetben nem szabad problémája lennie a 6 V-os (4 elem) használatával. Nem szabad megfeledkeznie arról, hogy amikor az elemek lemerülni kezdenek, a főzőlap gyorsan leáll.

---
