Kapcsolóforrás javítása

Rekord:

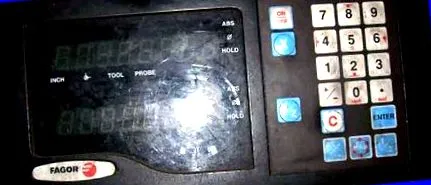

A berendezés az előző napig tökéletesen működött, a dugaszolás egyszerűen nem mutat életjelet.

Ellenőrzés:

Első helyszíni vizsgálatot hajtok végre annak ellenőrzésére, hogy ez nem biztosíték vagy rossz érintkezés, a szemrevételezés során nem látszik-e égett alkatrész vagy rossz az illata, és a multiméter azt mondja nekem, hogy a két biztosítéka tökéletes feltétel, és hogy a 220 V feszültség eléri a táblát.

Szétszedem a forráslemezt, és néhány helyszíni ellenőrzés után, látva, hogy a teljes 220V-os védelem + szűrés + egyenirányítás szakasz megfelelően működik, úgy döntök, hogy magammal viszem a lemezt, hogy megtaláljam az integrált forrásszabályozó dokumentációját.

Az integrált, amely a vezérlőpanelen található, egy UC3844, a tápegység kapcsolására szolgáló szabályozó.

Az integrált pdf tipikus alkalmazási diagramját nézve megfigyelhető, hogy a kiindulási teljesítmény egy külső ellenálláson (R2) keresztül érkezik a hálózat egyenirányított feszültségéből, és eléri az integrált 7. tűt.

Az integrált 7-es és 5-ös (-) között mérve azt látom, hogy 0V érkezik, vagy valamelyik alkatrész rövidzárlatja az áramellátást, vagy az indítási ellenállás nyitott áramkörben van, a multiméter megerősíti, hogy a tettes az ellenállás, ami ebben az esetben 120K (a pdf sémában 56k, de azért, mert ez egy 110V-os séma).

---
