Ha forráspontja fölé melegített vízről van szó, gőzzé válik, vagy gáz halmazállapotú vízzé válik. Azonban nem minden gőz azonos. A gőz tulajdonságai nagymértékben változnak attól függően, hogy milyen nyomásnak és hőmérsékletnek van kitéve.
A Main Applications for Steam cikkben különféle alkalmazásokat tárgyalunk, amelyekben gőzt használnak. A következő részben megvitatjuk az ezekben az alkalmazásokban használt gőzfajtákat.

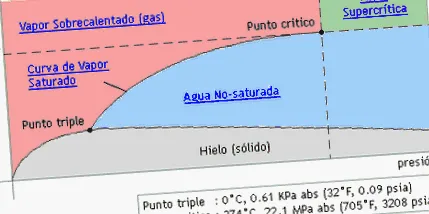

A víz és a gőz nyomás-hőmérséklet viszonya
Kattintson egy szóra az animáció megtekintéséhez.
Telített (száraz) gőz keletkezik, amikor a vizet forráspontra (érzékeny hőre) melegítjük, majd további hővel (látens hő) elpárologtatjuk. Ha ezt a gőzt később a telítési pont fölé melegítik, akkor túlhevített gőzzé válik (érzékeny hő).
Telített gőz
Amint azt a grafikon tetején található fekete vonal jelzi, telített gőz lép fel olyan nyomásokon és hőmérsékleteken, amelyek mellett a gőz (gáz) és a víz (folyadék) együtt létezhet. Más szavakkal, ez akkor fordul elő, amikor a víz párolgási tartománya megegyezik a kondenzációs tartománnyal.
A fűtéshez telített gőz alkalmazásának előnyei
A telített gőznek számos olyan tulajdonsága van, amelyek nagy hőforrássá teszik, különösen 100 ° C (212 ° F) és magasabb hőmérsékleten. Néhány ezek közül:
| Ingatlan | Előny |
| Kiegyensúlyozott fűtés látens hőátadással és sebességgel | Javítja a termelékenységet és a termékek minőségét |
| A nyomás szabályozhatja a hőmérsékletet | A hőmérséklet gyorsan és pontosan beállítható |
| Magas hőátadási tényező | A szükséges hőátadási terület kisebb, ami lehetővé teszi a berendezés kezdeti költségeinek csökkentését |
| Vízből származik | Tiszta, biztonságos és olcsó |
Ezt követően telített gőzzel történő melegítéskor a következőket kell szem előtt tartani:
- A fűtési hatékonyság csökkenthető, ha a fűtési folyamatokhoz nem csak gőzt használnak. A közönséges felfogással ellentétben gyakorlatilag nem minden kazánban keletkező gőz száraz gőz, hanem nedves gőz, amely tartalmaz néhány nem párologtatott vízmolekulát.
- A sugárzás által okozott hőveszteség a gőz egy részének kondenzálódását okozza. Ezért a keletkező nedves gőz még nedvesebbé válik, és több kondenzátum is keletkezik, amelyet a megfelelő helyekre történő gőzcsapdák telepítésével kell eltávolítani.
- A nehezebb kondenzátum leesik a gőz áramlásából, és kondenzátum lábakon és gőzfogókon keresztül eltávolítható. A behatolt nedves gőz azonban csökkenti a fűtés hatékonyságát, és a felhasználási vagy elosztási helyen leválasztó állomásokon keresztül kell eltávolítani.
- Az a gőz, amely nyomásveszteséget okoz a csővezeték túlzott súrlódása miatt stb., Szintén ennek megfelelő hőmérséklet-veszteséget eredményezhet.
Nedves gőz
Ez a növényekben tapasztalható leggyakoribb gőzforma. Amikor a gőzt kazán segítségével állítják elő, általában nedvességet tartalmaz a nem párologtatott vízrészecskékből, amelyek a gőzelosztó vezetékekbe kerülnek. Még a legjobb kazánok is képesek 3–5% nedvességet tartalmazó gőzt leadni. Abban a pillanatban, amikor a víz a telítettség állapotához közeledik és elpárologni kezd, általában a víz kis része, általában cseppek formájában, bekerül a gőzáramba, és az elosztási pontokba kerül. Ez az egyik kulcsfontosságú pont, ami miatt a kondenzátumot elválasztják az elosztóvezetékből.
