Vizsgálat és védelem; n kapcsolt forrás
A kapcsolt forrású (közismert nevén: "swichadas", angol nevéből származik: kapcsolt tápegység) elektronikus eszközök javításakor sok esetben azt tapasztaljuk, hogy tesztelni kell őket a készülék többi részétől leválasztva vagy leválasztva., annak ellenőrzésére, hogy megfelelően működnek-e, és biztosítják-e a megfelelő feszültséget.
De . Óvatos ! , néhány ilyen típusú tápegység nem működtethető terhelés vagy fogyasztás nélkül a teljesítményüknél.
Másrészt, még akkor is, ha ez egy olyan forrás, amely tervezése szerint terhelés nélkül is képes működni, az ilyen tesztelés nem nyújt számunkra biztosítékot arra, hogy fenntartja megfelelő működését és feszültségét, amikor a többi berendezéshez csatlakozik.
Emiatt tanácsos mindig megfelelő fogyasztással vagy terheléssel tesztelni őket, hasonlóan ahhoz, amit normál teljesítményük során a berendezésben végeznek, amelynek részei.
Itt írják le, egy egyszerű, de széles körben alkalmazott alternatívát a kapcsolt források tesztelésére, különösen a CRT tévékben és PC-monitorokban (Catudic Ray Tube vagy Kinescope).
Alapvetően a vízszintes kimeneti fokozatot tápláló (a tévékben és monitorokban a legmagasabb fogyasztású) + B (vagy B +) vonalon történő fogyasztás ideiglenes lekapcsolásáról vagy megszüntetéséről van szó, és terhelésként vagy fogyasztásként kell csatlakoztatni, háztartási világításhoz rendesen használt és megfelelő teljesítményű izzó (izzó, lámpa, spotlámpa) (lásd az alábbi táblázatot).

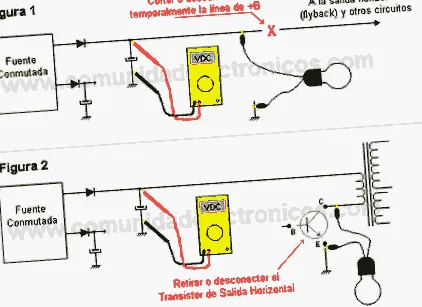

Az 1. és 2. ábrán ennek két módját mutatjuk be.
Az első (1. ábra) mind a TV, mind a PC monitorokra alkalmazható. A + B áramkört vagy vezetéket leválasztják vagy "kinyitják", az izzót vagy a spotlámpát csatlakoztatják, ahogy a képen látható, és a forrást bekapcsolják. Ha működik, az izzó bekapcsol, és a multiméter (teszter) segítségével ellenőrizni lehet, hogy az adott forrás feszültsége megfelelő-e.
A második módszer (2. ábra) csak a televíziókon alkalmazható. A vízszintes kimeneti tranzisztort (HOT) leválasztják vagy eltávolítják, és az izzó oda van kötve, azon pontok között, ahol az említett tranzisztor emitterét és kollektorát csatlakoztatták. Folytatjuk a forrás bekapcsolását és megmérjük az általa leadott feszültséget.
Ez a módszer praktikus, amikor a vízszintes kimeneti tranzisztort rövidre zárják. Eltávolítás után az új tranzisztor telepítése előtt ellenőrizni kell, hogy a forrás működik-e és megfelelő feszültséget biztosít-e.
Fontos szempontok
Bizonyos esetekben előfordulhat, hogy amikor bekapcsolja a berendezést a teszt elvégzéséhez, megjelenik a feszültség, és az izzó csak néhány másodpercre bekapcsol, majd kikapcsol.
Ez normális néhány berendezésben, ahol kialakításuk szerint a forrást a mikrovezérlő vezérli (ON-OFF). Előfordul, hogy a "mikro" figyeli (többek között) a vízszintes és/vagy függőleges áramköröket, és amikor észleli, hogy nem működnek, kikapcsolja a berendezést. Ami logikus ezekben az esetekben bekövetkezni, mivel ideiglenesen leválasztottuk a vízszintes szakaszt.
A teszt szempontjából azonban ez a néhány másodperc gyújtás elegendő annak ellenőrzésére, hogy a forrás által szolgáltatott feszültség megfelelő-e, amelyet a berendezés diagramján vagy szervizkönyvében meghatározottak, ami jelzi, hogy a forrás működik megfelelően.
Ha a vizsgálat során mért feszültség értéke eltér az adott forrásnál megadott értéktől, az okot meg kell keresni és orvosolni kell, mielőtt a tápfeszültséghez csatlakoztatnák. (5% -nál kisebb különbség normális lehet)
Ez a vizsgálati módszer nem alkalmazható olyan kapcsolt forrásokra, amelyek "visszacsatolást" vagy referenciaimpulzusokat használnak a Flyback-től, ahogyan ez egyes Sharp TV-modellek esetében történik. Ez azonban a tévék és monitorok döntő többségénél (több mint 90% -ánál) működik
Az alábbi táblázat a javasolt teljesítményt (Watt) jelöli a TV vagy PC monitorok forrásainak tesztelésére a CRT (kinezoszkóp) méretének megfelelően.
| Feltöltés a betűtípusok teszteléséhez | ||
| TRC | Izzó körte | Ha kétségei vannak a fényforrás terhelésére szolgáló izzó (lámpa vagy reflektor) teljesítményével kapcsolatban, bizonyos esetekben ellenőrizze a berendezés normál fogyasztását (Watt) a jellemzők címkéjén, és használjon 20 vagy kb. 25% ezen érték alatt. Például, ha a berendezés fogyasztása 100 W, használjon 75 W-os izzót; ha a fogyasztás 80W, használjon 60W-os izzót. |
| 8 "-tól 12" -ig | 40W | |
| 14 "vagy 15" | 40–60 W | |
| 17 "- 20" | 60–75 W | |
| 25 "- 27" | 75-100 W | |
| 29 "vagy több | 100-150W | |
