Az összes, az előző bejegyzésekben látható elektronikus eszköz, amely a "Alapvető elektronikusA működésükhöz táplálni kell őket. Mind a passzív alkatrészek (ellenállások, kondenzátorok stb.), Mind az aktív komponensek (nemlineáris válaszúak, például tranzisztor) lényegében energiafogyasztók. Ezért szükséges valamilyen más, az áramellátást biztosító alkotóelem megléte, ezért bevezetésre kerül az áramellátás

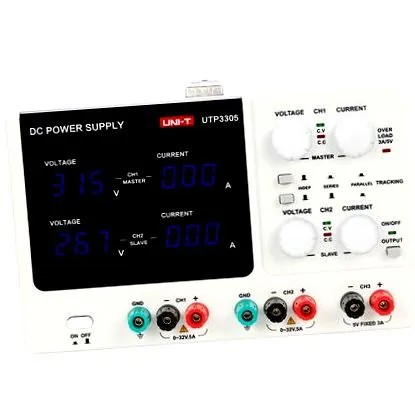

Az 1. ábrán láthatjuk a leggyakoribb forrásokat, a bal oldalon egy lineáris forrást mutatunk be, míg a jobb oldalon egy kapcsolt forrást, amiről később beszélünk.
Fontos itt tisztázni, hogy a "forrás”A hatalom némi félreértéshez vezethet. Bár sokszor úgy tartják, hogy ez a forrás generálja az energiát egy bizonyos áramkör működéséhez, az igazság az, hogy a forrást viszont áramellátásra van szükség. Szigorúan véve az áramellátás nem generál elektromos áramot, hanem egy bizonyos típusú áramot átalakít egy másik megfelelővé az áramkör táplálásához. Így a források a váltakozó áramot (megfelelő az elosztáshoz) kisfeszültségű egyenárammá alakítják. Ez a fajta forrás a leggyakoribb, ha elektronikus áramkörökkel dolgozik.
Betűtípusok és azok korlátai
Mondhatnánk, hogy az elektronikus forgatás leggyakoribb forrásai a feszültségforrások. Bár az áramforrások használata általános az aktív komponensek polarizációjához egy integrált áramkörön belül, nagyon valószínűtlen, hogy ilyen típusú forrást találjon eszköz formájában egy elektronikai laboratóriumban. Tehát csak a feszültségforrások megemlítésének szenteljük magunkat, hogy amint a neve is jelzi, a feszültségforrásnak képesnek kell lennie arra, hogy állandó kimeneti feszültséget tartson fenn az általa szolgáltatott terhelés bármilyen értékénél. Így a 2. ábrán egy 5 V-os forrás jelenik meg, amely energiát szolgáltat egy 1 KΩ egyenértékű ellenállású terhelésnek, vagyis a forrás elektromos áram intenzitását fogja generálni:
és az áramkör által biztosított energia a következő lesz:
Most, ha megváltoztatjuk a 10Ω egyikének terhelését, amint az a 2. ábrán látható, a forrás által generált intenzitás és teljesítményértékek megváltoznak:
A kimeneti feszültség ezen függetlenségének eléréséhez a terhelés által igényelt árammal a tápegységek a lineáris szabályozó, ami nem más, mint egy szinte függőleges I-V összefüggéssel rendelkező komponens, vagyis gyakorlatilag állandó feszültségű az intenzitás bármely értékéhez. Ezek a lineáris szabályozók sokfélék lehetnek, a tranzisztorokon alapulóaktól a zener diódákig. Ezen lineáris szabályozók használata miatt hívják ezt a típusú tápegységet lineáris tápegységek. Logikailag az a tény, hogy a forrás állandó feszültségszintet biztosít, még nem jelenti azt, hogy önkényesen nagy teljesítményeket képes generálni. Minden forrás rendelkezik egy maximális teljesítményhatárral, amelyet képes a terhelésre leadni, amely felett fennáll a veszélye, hogy a forrás belső alkatrészei károsodnak.
Lineáris tápegység szakaszai
A váltakozó áramú elosztásból származó egyenáramú feszültség bizonyos szintjét biztosító tápegységnek legalább 3 alapfokozatból kell állnia, amelyek átalakítás, helyesbítés, Y kiszűrt. Ezeknek a fázisoknak a kombinációja egyenáramú feszültséget biztosít, amely a forrás által leadott áramértéktől függ. Vagyis a tápegységhez csatlakoztatott terheléstől függően a kimeneti feszültség változhat. Ez a függőség nem megfelelő egy feszültségforrás esetében, amelynek definíció szerint a kivezetett áramtól függetlenül feszültségértéket kell biztosítania a termináljain (feltéve, hogy a forrás által generált teljesítmény a maximális paramétereken belül van). Ennek elérése érdekében a tápegységekbe bevezetik a negyedik szakaszt, a szabályozás (3. ábra). Ehhez a lineáris szabályozók, honnan származik a név lineáris tápegységek vagy akár lineárisan szabályozott tápegységek.
